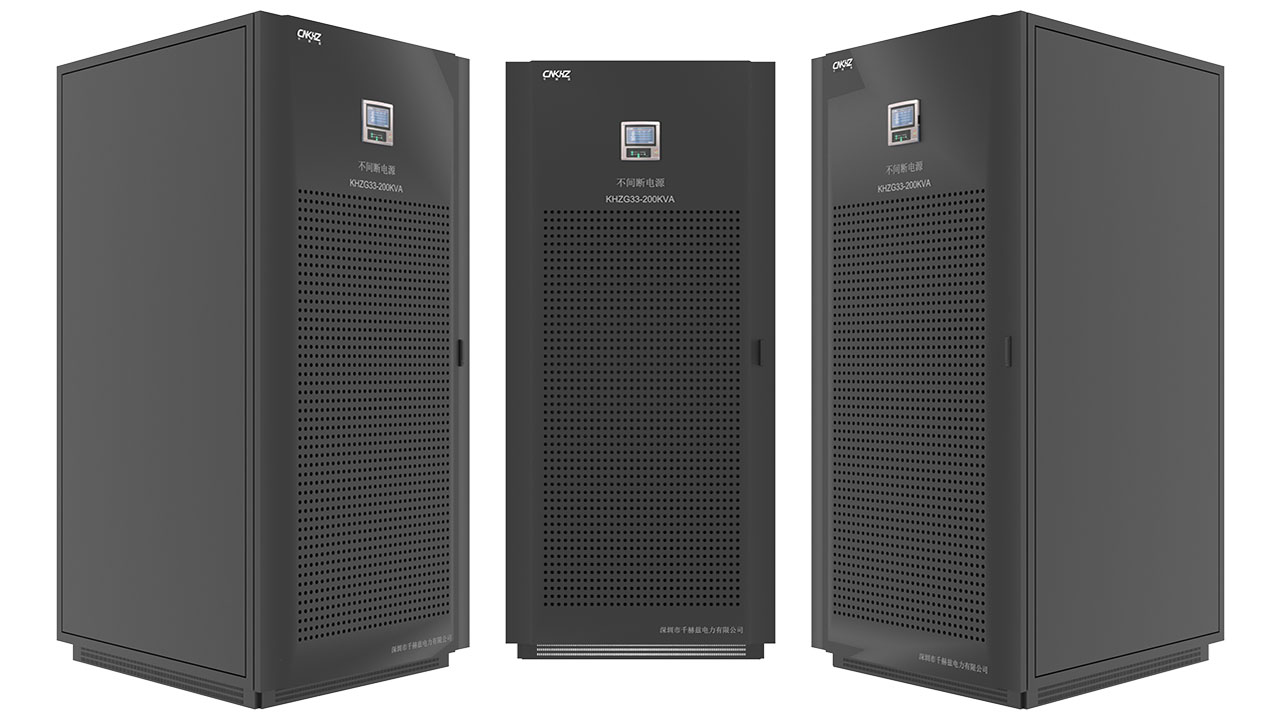

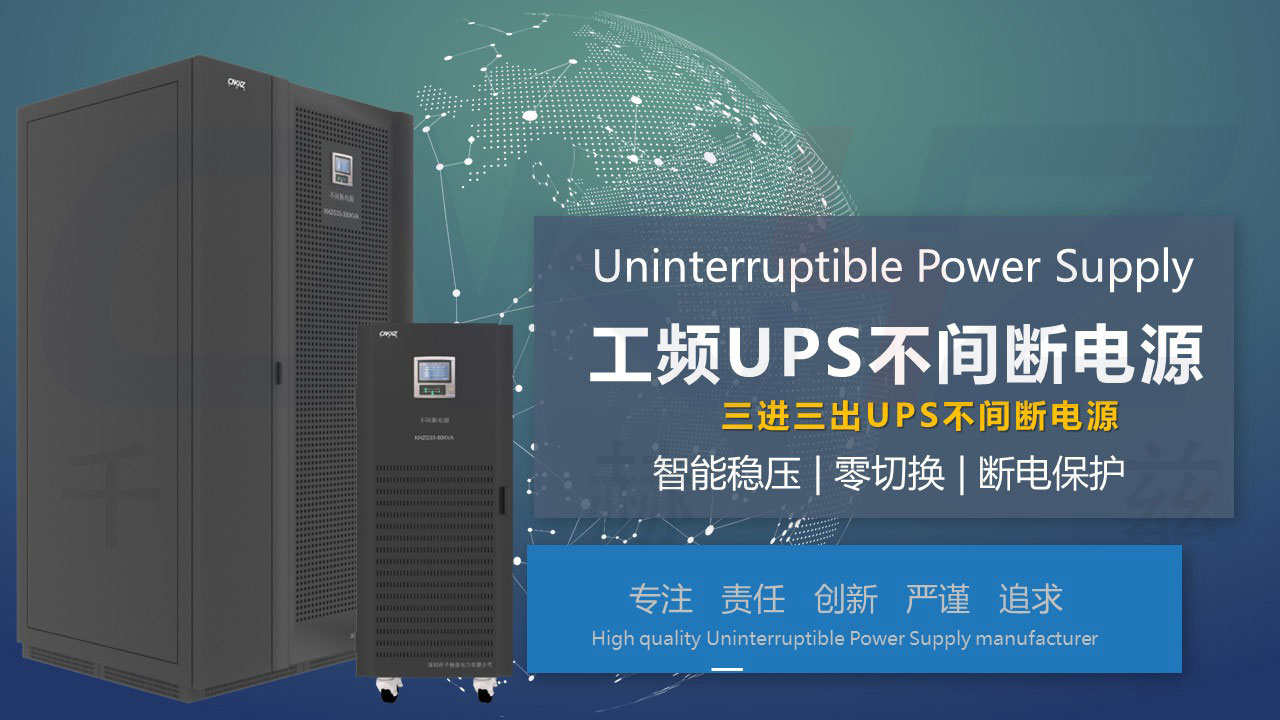

千赫茲200KVA工頻三進三出UPS不間斷電源是新?代工業級數字化UPS電源，產品采用可靠的DSP數字信號處理器及IGBT空間矢量脈寬調制（SVPWM），主要應對各種電網環境和高端用電場所要求研發的新一代不間斷電源。

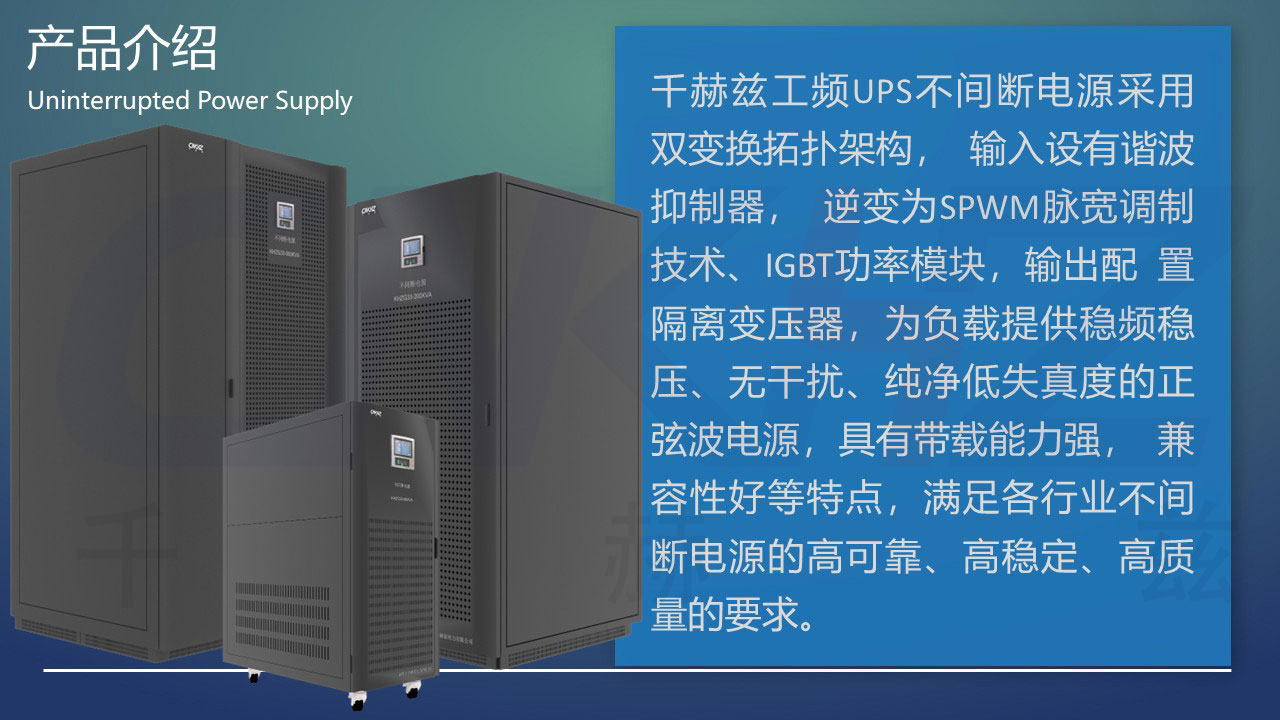

200KVA工頻三進三出UPS不間斷電源采用在線式雙變換拓撲架構設計，采用DSP微電腦處理芯片，自動化程序處理，配合最新大功率IGB逆變及SCR靜態旁路技術，UPS防護技術、綠色電源技術、電池管理技術、并聯技術、網絡監控技術等九大技術優勢,在穩定、可靠、高效的全數字技術基礎上，設計出的集數字化、信息化、網絡化為一體的大容量大功率純正弦波智能化UPS不間斷電源。徹底改良了傳統應用大量模擬器件電路控制精度低、控制速度慢的弊端，并能有效解決傳統模擬電路參數漂移的固有問題。系統檢測和控制更加快速、精確、穩定，全面提升UPS的可靠性、供電質量和產品一致性。

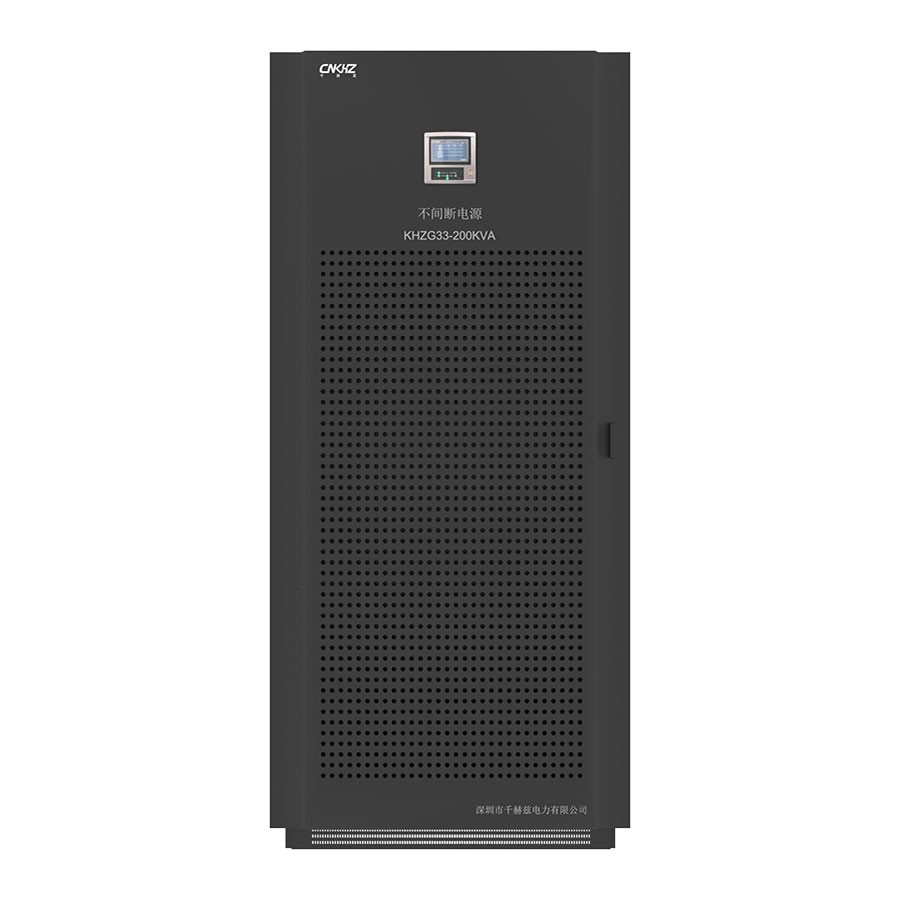

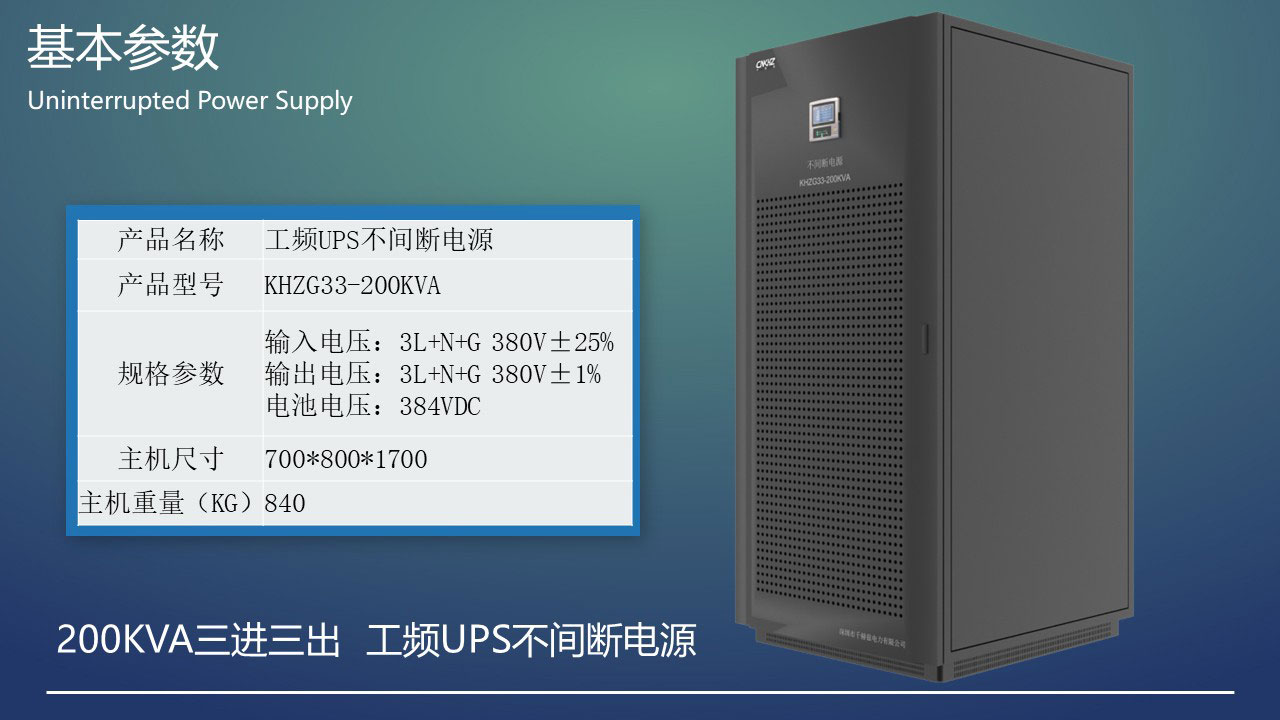

訂購參數

品名規格	電壓制式	參考重量(KG)	外形尺寸mm (寬*深*高)

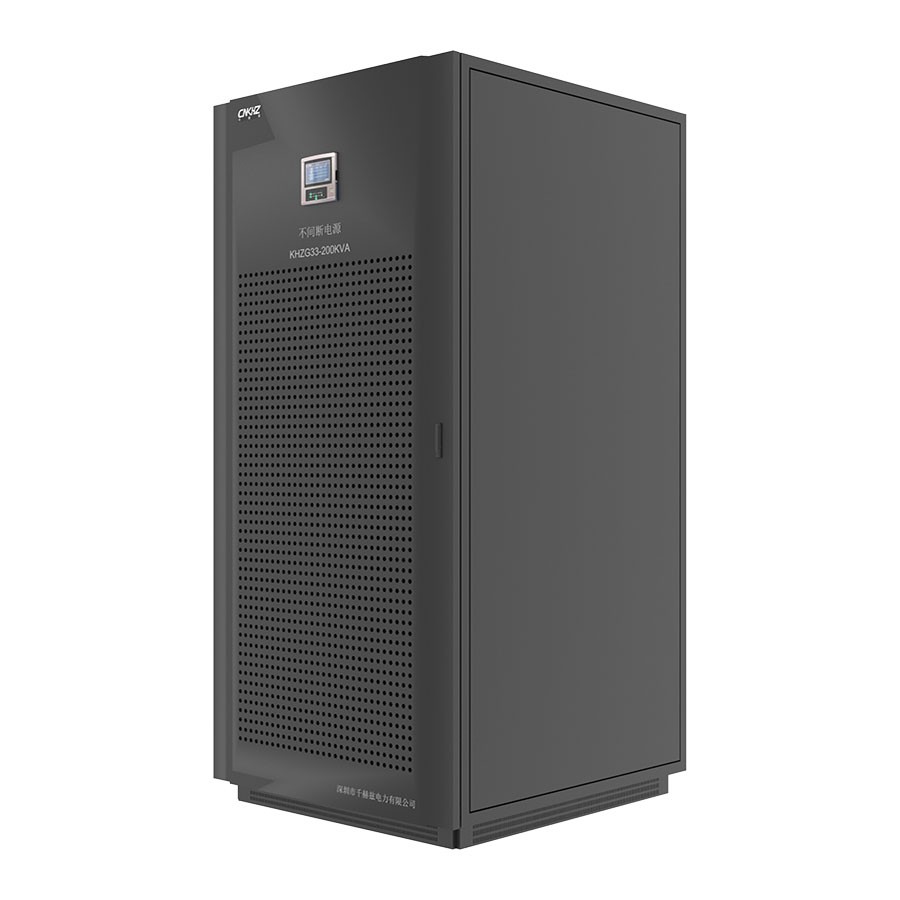

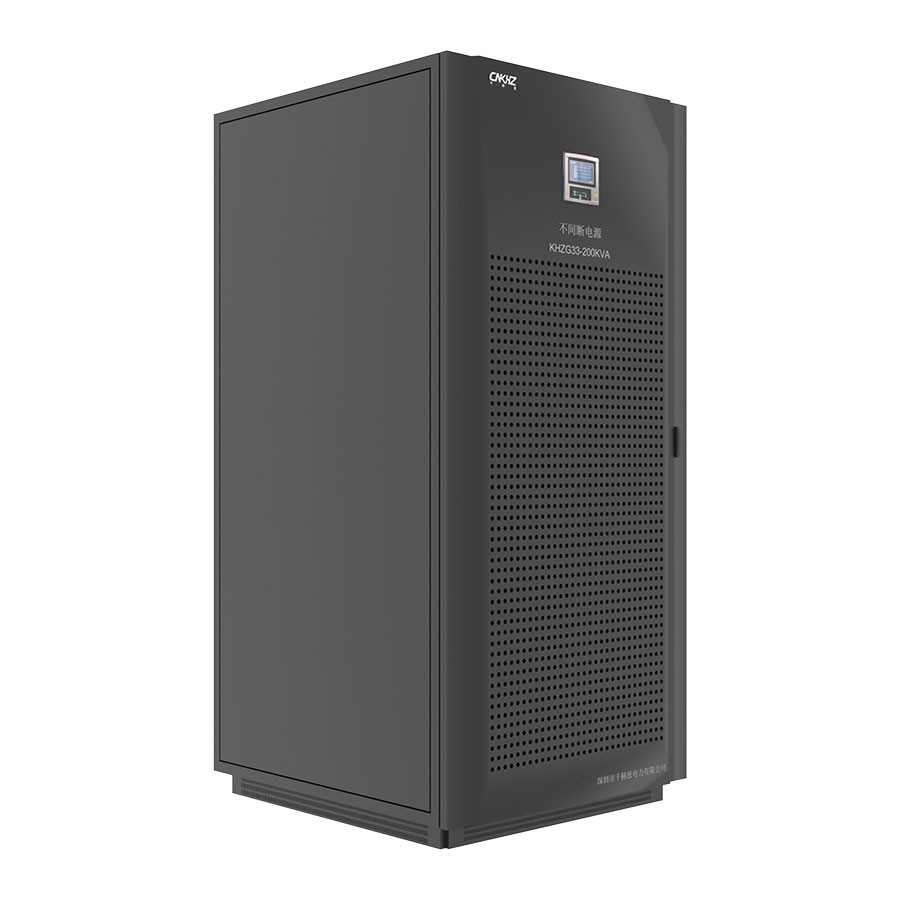

KHZG33-200KVA 工頻三進三出UPS不間斷電源	I/P:3L+N+G 380V±25% (或定制) O/P:3L+N+G 380V±1% （或定制）	840	700× 800× 1700

---

性能特點：

●全數字化DSP控制，精度高、速度快、整機綜合性能好；

●高效率、高可靠的IGBT逆變技術；

●LCD彩色電容觸控屏，人性化操作界面；

●全新的數字校準功能，電壓和電流可通過軟件自校準；

●支持ECO經濟模式運行，具備ECO故障自行切逆變功能；

●智能化電池管理功能，可對電池組進行自診斷和自檢；

●具有開機自診斷功能；

●支持并機功能，可8臺任意并機；

●UPS標配電池冷啟動開關；

●支持RS232、RS485、CAN、USB、干接點、SNMP卡、WiF/GPRS卡等，滿足多種需求。

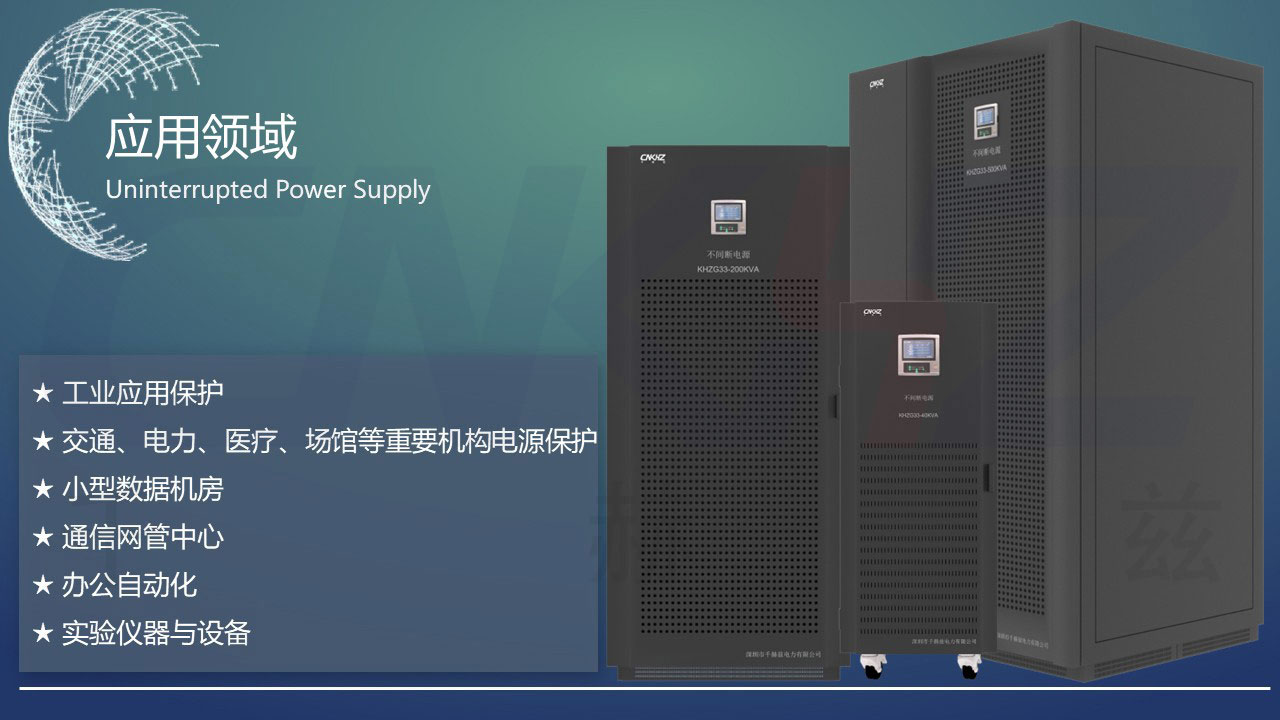

應用領域：

★ 工業應用保護

★ 交通、電力、醫療、場館等重要機構電源保護

★ 大中小型數據機房

★ 通信網管中心

★ 辦公自動化

★ 實驗儀器與設備

200KVA工頻三進三出UPS不間斷電源--基本參數

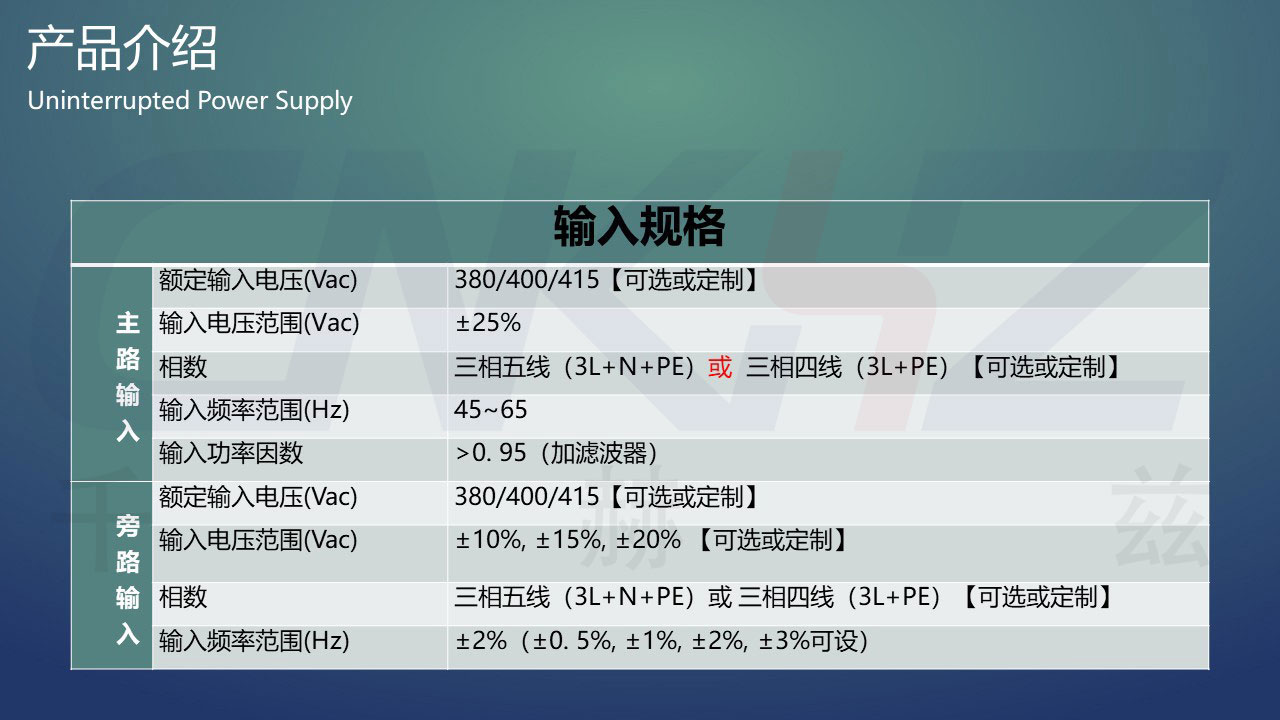

輸入規格
主路輸入	額定輸入電壓	380/400/415[或定制]
	輸入電壓范圍(Vac)	±25%
	相數	三相四線（3L+N+PE）或 三相三線（3L+PE）
	輸入頻率范圍(Hz)	45~65HZ
	輸入功率因數	>95（加濾波器）
旁路輸入	額定輸入電壓	380/400/415
	輸入電壓范圍	±10%,±15%,±20%（可設）
	相數	三相四線（3L+N+PE）或 三相三線（3L+PC）
	輸入頻率范圍(Hz)	±2%（±0.5%,+1%,±2%,±3%可設）
輸出規格
電壓（VDC)		380/400/415±1%
輸出功率因數		0.8~1
頻率（Hz）		自動跟蹤旁路頻率
波形		正弦波小于1%（純線性負載）
切換時間0ms		0
整機效率		≥95%
過載能力		105%~110%:60min轉旁路；110%~125%:10min轉旁路； 125%~150%:1min轉旁路
電池電壓（VDC）		（標準384）（396/408可定制）
工作溫度（°C）		-10~40
存儲溫度（°C）		-25^55（不含電池）
相對濕度		0~95%（無凝霜）
噪音（dB）		1500m,超過時按照GB/T3859. 2規定降額使用
保護功能		輸出過載、市電異常、UPS故障、電池欠壓等
告警功能		輸出短路、過載、過溫、電池欠壓、輸出過欠壓、風扇故障告警
機械特征		標配：RS232/RS485，可選：SNMP/JBUS/MODBUS/干接點

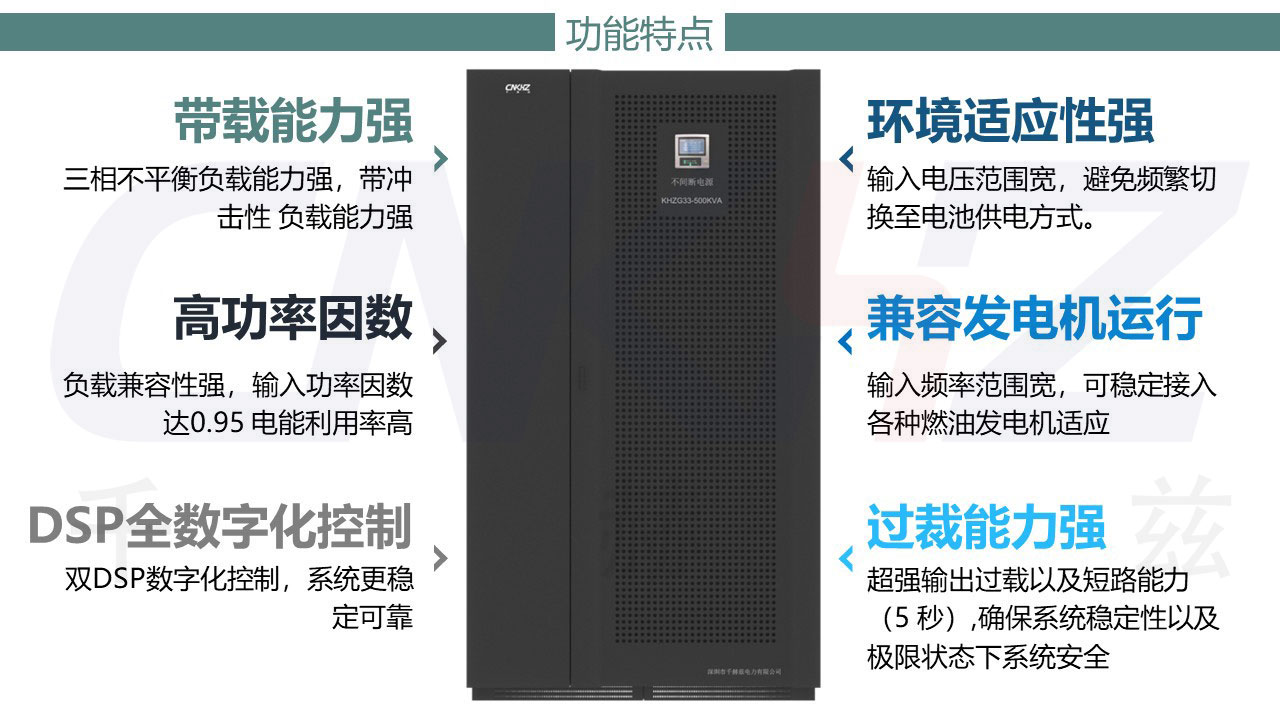

性能優勢

高功率因數：輸岀功率因數達0.9,負載兼容性高，輸入功率因數達0.95（帶輸入濾波器）電能利用率高。

全數字化DSP控制：核心系統采用全新的DSP全數字控制技術，UPS的逆變控制、相位同步、輸入整流控制、邏輯控制等全部由DSP數字控制，精度高、速度快、整機綜合性能好。

LBS同步功能：具備LBS同步功能。實現兩套獨立UPS系統同步，提高系統可靠性。

可靠的IGBT逆變技術：高效率、高可靠的IGBT逆變技術與空間矢量脈寬調制（SVPWM）相結合，降低系統噪音及電力損失，確保用戶能在各種工作負荷狀態下獲得高品質電壓輸出及較高的經濟效益，更使得整機效率超過93%以上。

人性化人機操作界面：ARM控制，中/英文LCD彩色電容觸控液晶顯示屏，菜單和數據顯示，實時記錄UPS工作狀 態，參數信息等，可查看狀態，數據和進行操作控制，方便用戶管理。

顯示內容全面∶輸入電壓、輸入頻率、輸出電壓、輸出電流、輸出頻率、有功功率、視在功率、負載率、浮充電壓、均充電壓、充電電流、充電器溫度、電池電壓、電池組溫度、電池剩余放電時間、電池剩余容量百分比、電池狀態、歷史記錄等。

環境適應性強：輸入電壓范圍寬，避免頻繁切換至電池供電方式，從而降低電池的使用頻率，有效延長電池的使用壽命。。輸入頻率范圍寬，可穩定接入各種燃油發電機。

適應惡劣電網環境，負載適應性強，支持RCD非線性負載、工業沖擊性負載、電動機負載等。

三相輸出允許三相負載100%的不平衡。

保護全面可靠：完善的軟、硬件保護，具備風機故障告警。具有交流輸入過、欠壓保護；輸出過、欠壓，過載，短路保護；逆變器、整流器過溫保護，電池欠壓預警、保護，電池過充電保護等全面保護功能，保障系統運行的穩定性和可靠性。

過載能力強：105%~110%:60min 轉旁路；110%~125%:10 min 轉旁路；125%"150%:1 min轉旁路；>150%:10 s轉旁路。

低功耗高效率：支持ECO經濟模式運行，具備ECO故障自行切逆變功能，允許用戶選擇在線式/ECO經濟/旁路運行模式，在ECO經濟模式下達到了98%以上的超高運行效率，可有效的降低了系統本身所消耗的電力，是低碳時代的優選產品。

可靠的電池管理：采用可靠的電池管理技術，匹配電池特性，具有溫度補償功能，延長電池使用壽命電池放電時間預測，電池定期自檢。獨特配有電池開關狀態采集、檢測及控制能力。

強大的冗余/增冗并機功能：DSP全數字控制技術的核心系統，KHZ系列數字化UPS不但擁有可以用于N+1或N+X冗余并機或增容的能力，可≤8臺任意并機，大大降低了用戶的前期采購成本及后期增容成本。

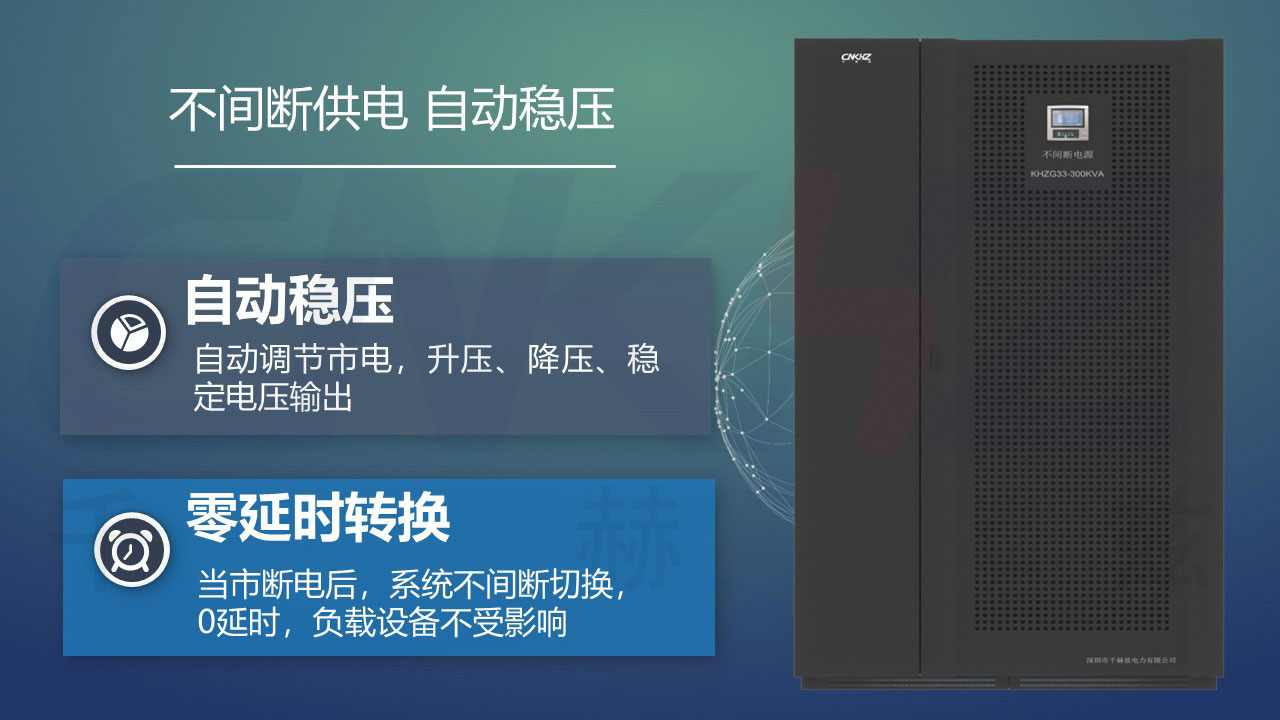

雙變換純在線技術：雙變換純在線技術使UPS的輸出為頻率跟蹤、鎖相、穩壓和濾除噪聲不受電網波動干擾的純凈正弦波電源，輸出零轉換時間，使UPS對用戶精密設備提供更為全面的保護。標配內置輸出隔離變壓器、靜態旁路開關及手動維修開關。本系列UPS具有抗短路能力，可以應用于較惡劣的使用環境。

功率器件準模塊化設計：采用基于IGBT的可靠SPWM技術。整機功率器件，包括整流和靜態開關以及逆變模塊等分別設計和獨立的散熱器上，結合前維護的結構設計，有利于安裝和現場維護。

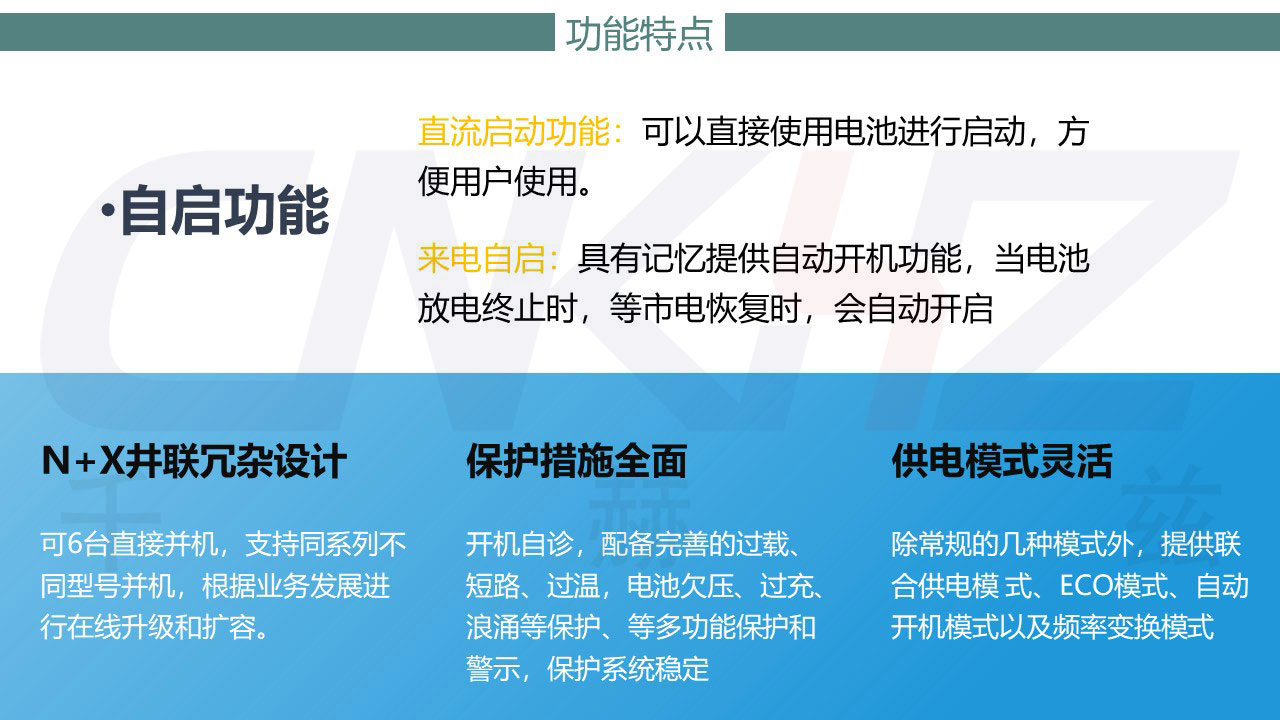

電池冷啟動：UPS標配電池冷啟動開關，可直接用電池組啟動UPS，滿足應急需求，在電池放電到EOD后，市電恢復時可以自動啟動UPS，更具有無人值守功能。

來電自啟：具有記憶提供自動開機功能，當電池放電終止時， 當市電恢復時，會自動開啟。

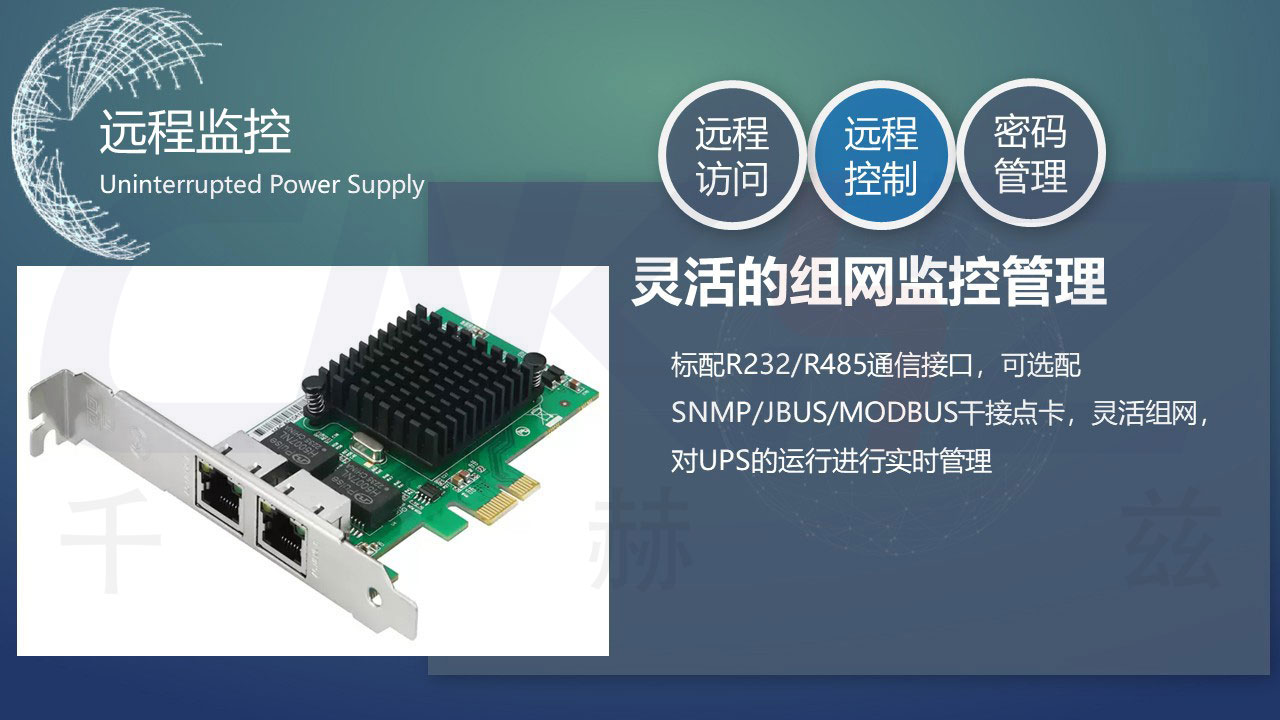

靈活的組網監控管理：標配R232/R485通信接口，可選配SNMP/JBUS/MODBUS干接點卡，靈活組網，對UPS的運行進行實時管理。

豐富可選配件：諧波濾波器/旁路均流電感/C級防雷箱。并機電纜/負載同步（LBS）電纜/SNMP/-JBUS/MODBUS/干接點卡。電池接地故障組件/電池溫度傳感器。

---
